设备基本参数

1、平均节拍：约15-18 S（双工位工作时)
2、本装配线可以在线完成节流阀体功能模块的独立测试：

节气门不同开度的空气流量测试

ISCV 怠速的空气流量测试（AirFlows）

节气门任意位置点的TPS特性测试

压力传感器（MAP）的线性测试

TEMP 温度传感器电阻特性测试

TORQUE节气门扭簧扭矩特性测试

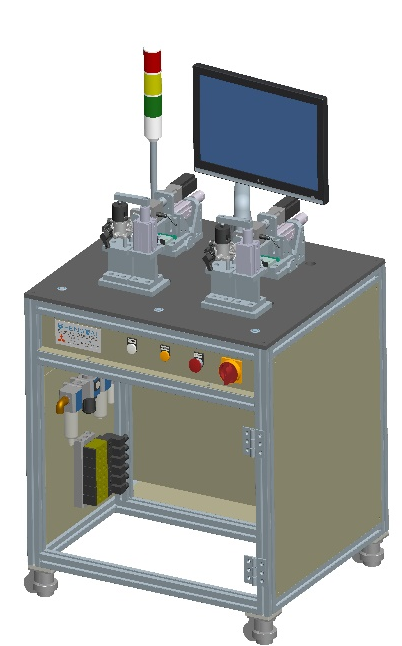

P台主要功能

本产品适用节流阀体及所有化油本体装配及测试。人工装夹本体后，伺服电机自动调节节气门开度，达到设定的负压值和空气流量，并锁紧螺母；然后，测试完成空气流量是否在公差合格范围内。合格，则亮绿灯，不合格则亮红灯。
本设备按双工位设计，共享显示器，气路独立，操作和控制独立，互相不受影响，也可以选择只在一个工位上工作。

P台关键技术提供

螺母的锁紧扭力可以自动设定（1NM-3.5NM）
自动补偿螺母锁紧后负压的变化值
自动补偿调节机构松夹后负压的变化值

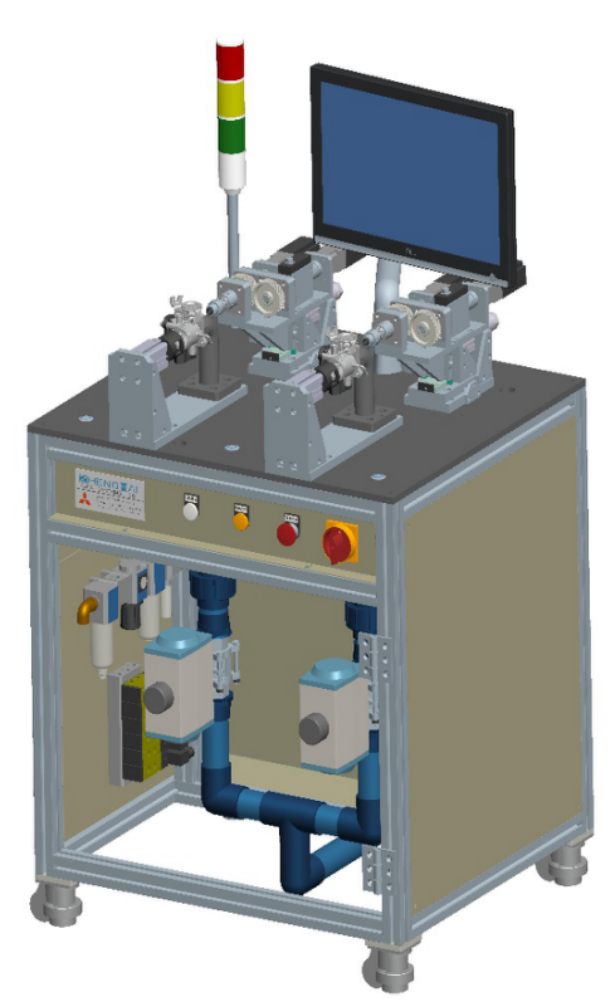

B台功能介绍

1、B台功能介绍

本产品适用节流阀体及所有化油本体装配及测试。人工装夹本体后，自动调节怠速螺钉，达到设定的负压值和空气流量；然后，测试完成空气流量是否在公差合格范围内。人工装夹本体后，使步进电机(IACV)行走设定的步数，然后，测试该步数的 负压和空气流量是否在公差合格范围内

2、B台关键技术提供

通过选择功能键，系统可独立完成以下各功能的单独测试

IACV的行走，按步数设定，精确到1步，可以正走，反走

怠速螺钉的调节

对于怠速螺钉的调节，系统自动补偿调节机构松夹后负压的变化值

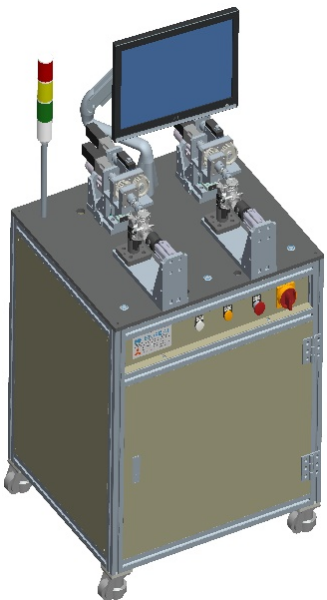

扭矩&传感器测试台功能介绍

1、主要操作功能

本产品适用节流阀体及所有化油本体装配及测试。人工装夹本体后，双手按下启动按钮，伺服电机慢速带动扭簧寻找到实际的原点，然后，根据参数设定快速旋转，并测量扭矩值和电压值（电阻）。系统将自动完成扭矩，TPS，MAP，TEMP的测定；若合格，则亮绿色指示灯，不合格，则亮红色指示灯。

2、扭矩及传感器台关键技术提供

通过选择功能键，系统可独立完成以下各功能的单独测试

采用负压变化&TPS变化的结合，自动原点自动找正

采用SCE中断技术，可以硬同步完成任意点的扭矩，TPS,MAP高精度测量

整个过程完成只需要13S
