综合流量测试台的构成

1、燃油供给部分
2、化油器试验部
3、控制及数据处理部分
4、燃油流量测部分
5、空气流量控制部分
6、燃油回收部分

综合流量测试台功能

1、 测试功能

本测试台是对化油器进行综合模拟测试装置，它共有三个方面的测试内容： 1.1怠速测试；1.2部分负荷测试；1.3全负荷测试。

2、控制功能

2.1自动选择、组合音速喷咀；2.2手动调整节气门（吸入负压基准法）； 2.3手动调整节气门（开度基准法）；2.4手动调整节气门调节螺钉（TAS） 2.5手动调整混合调整螺钉（MAS）；2.6手动调整燃油压力。

3、动作功能

3.1自/手动夹紧化油器；3.2自动回收燃油。

4、测定数据处理功能

4.1试验点的设定；4.2自动判定合格与否。

性能说明

1、燃油流量测试精度

本测试台在测试燃油流量方面，改用了较先进的质量式流量计。该流量计是德国西门子最新研制的产品，也是我公司的主要产品之一。其产品具有优越的测量精度。

2、空气流量测量精度

空气流量测量本试验台采用音速喷嘴进行测试，因为空气流量与嘴前空气压力空气温度、湿度有关，所以试验台综合了以上因素对空气流量进行了修正，修正后的空气流量值与标准喷嘴比较精度。

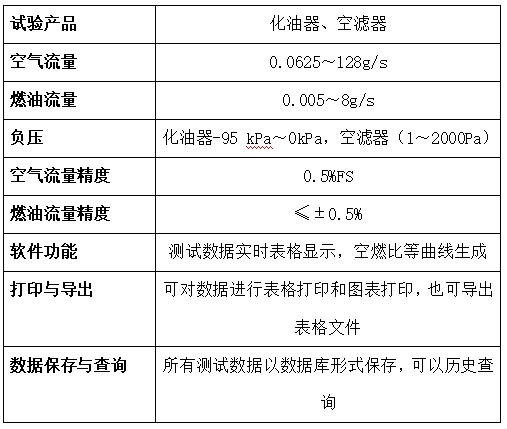

设备技术参数
